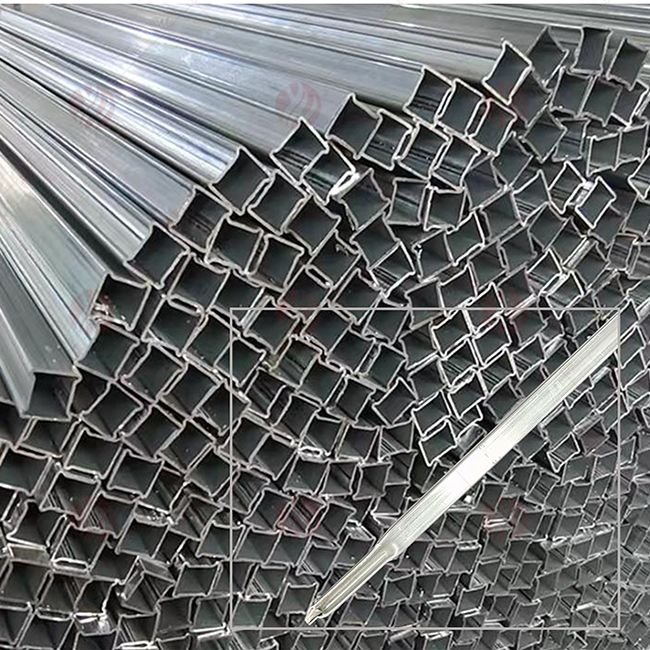

수평 프레임 튜브

수평 프레임 튜브는 IBC(Intermediate Bulk Container) 시스템의 중요한 상부 잠금 구성 요소입니다. 한 쌍으로 설치된 이 바는 컨테이너가 쌓기, 낙하 및 진동 성능에 대한 UN 요구 사항을 충족하는지 확인하는 데 중요한 구조적 역할을 합니다.

문의 보내기

설명

구조적 기능

IBC 케이지의 상단 부분에 위치한 수평 프레임 튜브는 전체 구조를 고정하는 최종 잠금 장치 역할을 합니다.

주요 기능은 다음과 같습니다.

스틸 케이지의 전체적인 강성 강화

내부 플라스틱 탱크를 제자리에 고정

IBC가 UN 적층, 낙하 및 진동 테스트를 통과할 수 있도록 지원

운송 및 보관 중 구조적 안정성 유지

IBC 강철 타이바 생산에는 강도, 정확성, 일관성을 보장하기 위한 다단계 자동화 프로세스가 포함됩니다.-

재료 준비 – 아연도금 강철 코일로 시작

다이 커팅 – 초기 평면 프로파일 형성

튜브 성형 및 용접 – 용접 이음매가 있는 관형 구조로 성형됩니다.

굽힘 – 필요한 구조적 프로파일을 달성합니다.

스탬핑 및 펀칭 – 후크- 모양의 끝 부분과 정밀한 장착 구멍 생성

이 프로세스를 통해 각 타이 바는 엄격한 치수 및 기계적 요구 사항을 충족합니다.

수평 프레임 튜브는 내부 플라스틱 토트가 강철 케이지에 배치된 후 IBC 조립의 최종 단계에서 설치됩니다.

주요 설치 세부정보:

각 막대의 길이는 970mm입니다.

상단 중간 부분에 2개의 바가 설치되어 있습니다.

바는 내부 탱크의 두 상부 테두리를 통해 나사산으로 연결됩니다.

후크 끝부분이 P-자형 상단 수평 프레임 튜브에 단단히 고정됩니다.

일단 설치되면:

바는 4개의 수직 파이프와 상단 프레임을 통해 고정됩니다.

4개의 타이{0}}바 브래킷(39mm × 37mm)으로 외부 보강 제공

이 브래킷은 프레임 외부에서 내부 바를 고정합니다.

이 결합된 내부 및 외부 잠금 시스템은 최대의 구조적 무결성을 보장합니다.

타이바는 1.0mm 두께의 강철을 사용하여 제작되어 관리 가능한 무게를 유지하면서 뛰어난 강도를 제공합니다.

성능 특성:

최대 4개의 빈 IBC 컨테이너를 쌓아올릴 수 있도록 설계되었습니다.

하중에 따른 변형에 대한 높은 저항성

반복적인 산업용 사용에도 충분한 내구성

IBC 용기는 실외 및 화학적 환경에서 자주 사용된다는 점을 고려하면 내식성은 필수적입니다.

장기적인-내구성을 보장하려면 다음을 따르세요.

강철은 80g/m² 이상의 아연으로 코팅됩니다(아연도금).

이 코팅은 녹과 부식에 대한 검증된 장벽을 제공합니다.

열악한 조건에서도 구조적 무결성을 유지합니다.
